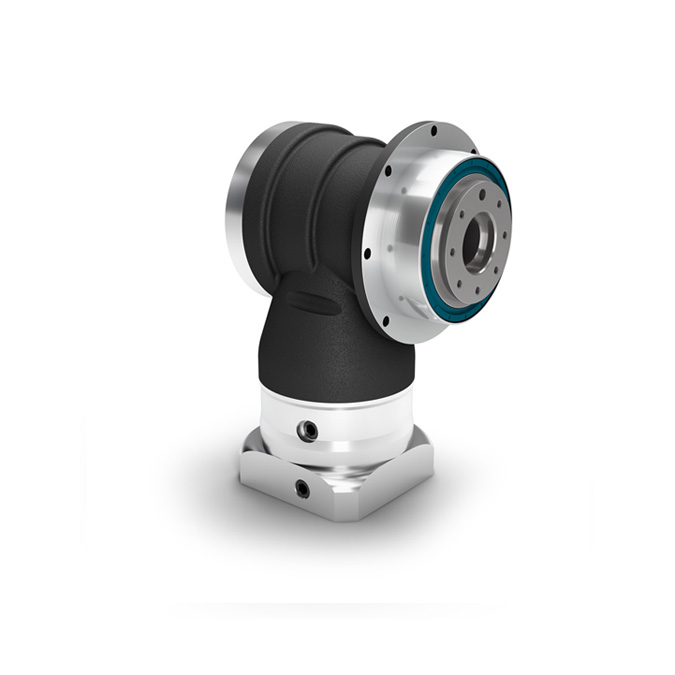

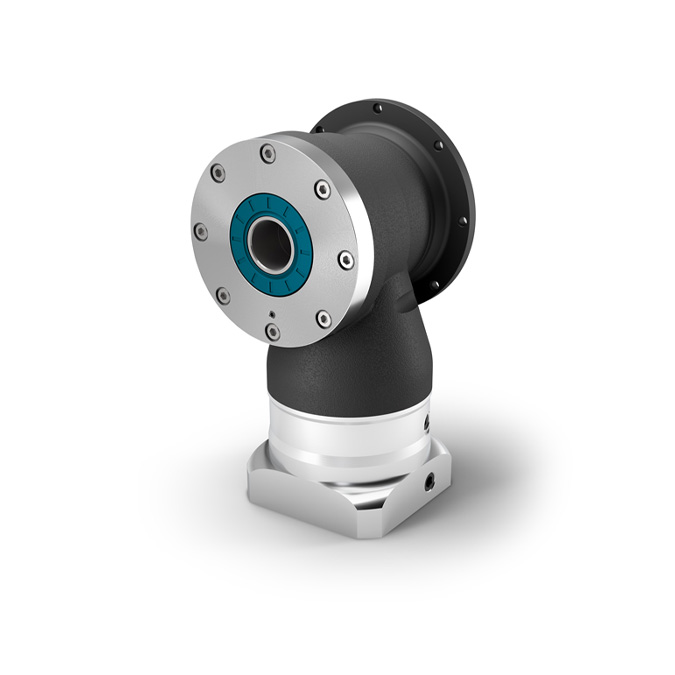

WPSFN空心軸行星減速機。配有法蘭輸出軸和空心軸的最短準雙曲面齒輪直角型減速機我們的 WPSFN 系列憑借其標準化的法蘭接口能夠極其輕松快速地集成到系統當中。通過準雙曲面齒輪以及斜齒行星系統，大大優化了同步運行性能以實現優秀的加工表面質量。最短的直角型精密減速機，搭配集成的空心軸輸出方式，帶給您新的輸出端連接解決方案。

產品介紹

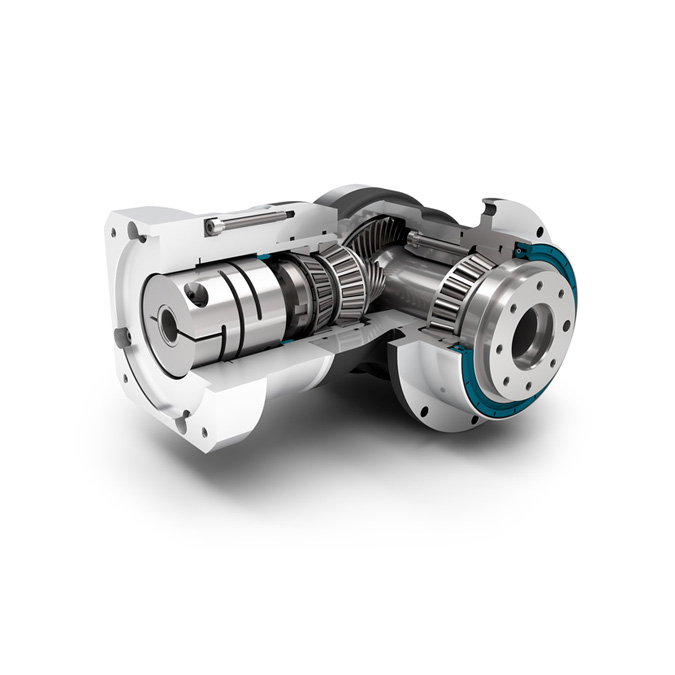

WPSFN法蘭輸出的空心軸減速機是一款直角型減速機，在有限的空間可以發揮最優的效果；采用準雙曲面齒輪，進一步提升了減速機的加工質量；配有預緊的角接觸滾子軸承，圓形特大號輸出法蘭，可以選擇降低回程間隙，額定扭矩22-625Nm，徑向力2150-12000N，軸向力4200-9500N，回程間隙3-5弧分。這款減速機的使用壽命20000h，工作溫度范圍-25-90℃，有標準、低溫、食品級三種潤滑方式，抗扭剛度范圍1.9-111Nm，不同規格型號選型參數不一，具體參考選型參數。我們帶輸出法蘭的轉角型行星減速機以其緊湊的法蘭接口而出眾。直角結構便于節省空間地定位驅動系統，從而為您提供最大限度的設計自由。

行星減速機輸出側的幾何結構以最常見的工業機器人為導向。依據 EN ISO 9409-1確定尺寸的優點在于快速簡便地連接符合該標準的其他驅動組件，如轉盤、線性單元或聯軸器。由此便可簡便快捷地建立帶輸出法蘭的行星減速機與您機床的機械連接。此外，行星減速機與機床之間的連接還通過內置在輸出法蘭中的定位銷孔予以保障。由于設計緊湊，法蘭輸出軸不僅非常節省空間，還具有很高的扭轉強度。減速機的這一有利特性在驅動轉盤或其他組件時得到證實：即使運動方向交替變化，依然具有高精度并快速循環工作。轉角型行星減速機的驅動法蘭可個性化適配電機。轉角型減速機與伺服電機組成的緊湊型單元增加了靈活性。

為增加結構靈活性，帶輸出法蘭的轉角型行星減速機采用終身潤滑，并且基于其設計可在所有空間位置安裝和使用。因此，您可以不受驅動裝置定位的限制，靈活設計結構空間。

產品優勢

安裝高度低，節省空間

通過高等級輪齒提升質量

標準化的法蘭接口，帶空心軸

完全密封

運行十分安靜

可安裝在任意位置

可選擇

輸出軸類型多樣

回程間隙

潤滑

經過優化的張緊系統

驅動法蘭類型多樣

安裝好的小齒輪

用途

包裝設備、機床、食品行業

特點

運行安靜、精密型、法蘭接口

WPSFN直角法蘭輸出空心軸減速機圖紙下載：
WPSFN減速機結構尺寸圖

額定輸出扭矩

輸出軸載荷

幾何尺寸
