PFHE行星減速機是一款具有吸引力的產品，適用于高徑向負載應用。這種特殊的、預脹緊的角接觸滾子軸承，搭配符合 EN ISO 9409-1 標準的法蘭輸出軸，使得 PFHE 的承載能力高。借助徑向軸密封，這種減速機的輸出端的防護等級達到 IP65，因此能夠勝任嚴苛的使用環境。
產品介紹
PFHE采用圓形特大號輸出法蘭，徑向軸密封，且易于安裝。行星齒輪架采用的是直齒輪，配有預緊的角接觸滾子軸承，法蘭輸出軸按ISO 9409標準，可以選擇定制的裝有小齒輪減速機。這款減速機是在其他經濟型減速機的基礎上做了進一步優化生產出來的型號，適用徑向高負載的法蘭減速機，憑借角接觸滾子軸承，高防護等級，可以勝任嚴苛的工作環境。
PFHE行星減速機的常規使用壽命30000小時，工作溫度為-25-90℃之間；標準、食品級、低溫三種潤滑方式；減速機的抗扭剛度為5.4-95Nm范圍；重量1.1-7.9kg；最大徑向力為5150N，最大軸向力為6450N。這款減速機在高負載的情況下依然能安全穩定的運行，適合自動化、印刷、木材加工等行業應用，而且緊湊結構，可以在狹小的環境安裝，節省空間。
產品優勢
角接觸滾子軸承
高承載
徑向軸密封
可選擇
潤滑
經國有化的脹緊系統
驅動法蘭類型多樣
靈活連接電機
安裝好的小齒輪
用途
包裝、機床、農產品行業
部結構圖.jpg)
特點
憑借創新的軸承設計，實現高徑向負載
防護等級IP65
安裝快捷安全
可安裝任意位置
終生潤滑免維護
PFHE行星減速機結構尺寸圖
PFHE064行星減速機結構尺寸圖

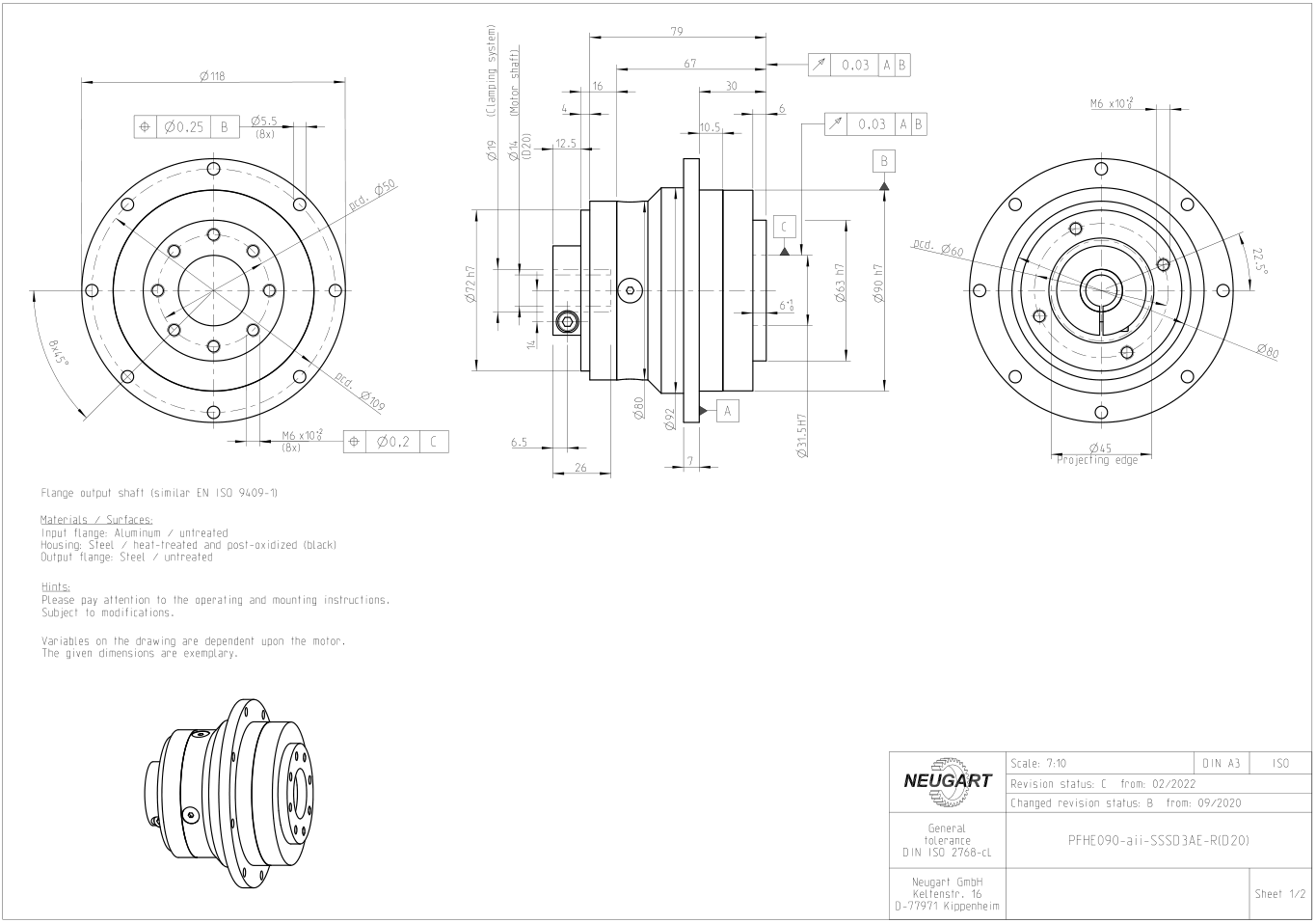

PFHE090行星減速機結構尺寸圖
PFHE110行星減速機結構尺寸圖
PFHE行星減速機尺寸結構圖下載：
PFHE尺寸結構圖下載
注意：行星減速機價格需要技術確認型號后報價，具體型號報價請聯系在線客服或是工程師！
| 減速機參數 | PFHE064 | PFHE090 | PFHE110 | P | |
|
傳動比 |
3, 4, 5, 7, 8, 10 | 1 | |||
| 傳動比 | 9, 12, 15, 16, 20, 25, 32, 40,64,100 | 2 | |||
| 使用壽命 | h | 30.000 | |||
| 滿載時效率 | % | 97 | |||
| 最低工作溫度/最高工作溫度 | ℃ | -25/90 | |||
| 防護等級 |
IP65 |
||||
| 標準潤滑 | 潤滑脂（終生潤滑） | ||||
| 食品級潤滑 | 潤滑脂（終生潤滑） | ||||
| 低溫潤滑 | 潤滑脂（終生潤滑） | ||||
| 安裝位置 | 任意 | ||||
| 標準回程間隙 | arcmin | <10-<12 | <7-<9 | <7-<9 | |
| 抗扭剛度 | Nm/arcmin | 5.0-11.5 | 15.7-38.5 | 30.0-95.0 | |
| 減速機重量 | kg | 1.1-1.4 | 3.1-3.8 | 5.9-7.9 | |
| 標準的箱體表面 |
箱體：鋼 - 熱處理后氧化（黑色） |
||||
| 運行噪音 | dB/(A) | 60 | 62 | 65 | |
|
基于減速機輸入法蘭的最大彎距 |
Nm | 8 | 16 | 40 | |
額定輸出扭矩
| PFHE064 | PFHE090 | PFHE110 | I | P |
| 28 | 85 | 115 | 3 |
1 |
| 38 | 115 | 155 | 4 | |
| 40 | 110 | 195 | 5 | |
| 25 | 65 | 135 | 7 | |
| 18 | 50 | 120 | 8 | |
| 15 | 38 | 95 | 10 | |
| 44 | 130 | 210 | 9 |
2 |
| 44 | 120 | 260 | 12 | |
|
44 |
110 | 230 | 15 | |
| 44 | 120 | 260 | 16 | |
| 44 | 120 | 260 | 20 | |
| 40 | 110 | 230 | 25 | |
| 44 | 120 | 260 | 32 | |
| 40 | 110 | 230 | 40 | |
| 18 | 50 | 120 | 64 | |
| 15 | 38 | 95 |
100 |
輸出軸載荷
| PFHE064 | PFHE090 | PFHE110 | ||
| 20000h的徑向力 | N | 2300 | 4100 | 5150 |
| 20000h的軸向力 | N | 2850 | 5450 | 6450 |
| 30000h的徑向力 | N |
2000 |
3650 | 4550 |
| 30000h的軸向力 | N | 2500 | 4800 | 5600 |
| 20000h 傾斜力矩 | Nm | 110 | 278 | 407 |
| 30000h 傾斜力矩 | Nm | 96 | 248 | 360 |
幾何尺寸
| PLHE060 | PLHE080 | PLHE120 | P | ||
| 輸出端安裝孔節圓直徑 | mm | 31.5 | 50 | 63 | |
| 輸出法蘭定位凸臺直徑 | mm | 64 | 90 | 110 | |
| 輸出法蘭直徑 | mm | 86 | 118 | 145 | |
| 總長 | mm | 72 | 100.5 | 117 | 1 |
| mm | 84.5 | 118 | 144 | 2 | |
| 輸出法蘭長度 | mm | 19.5 | 30 | 29 |
