AGV被稱為自動導引車。 它們是一種高效、可靠且用途廣泛的物料搬運解決方案。 NEUGART行星減速機滿足AGV廠家的要求，功率密度高但體積小，多種型號速比可供選擇。AGV 是一種使用標記、電線、磁鐵、激光或其他儀器進行導航的移動機器人。 AGV 常用于工業應用中，用于在工廠、倉庫甚至機場運輸材料。無論您對您的 AGV 驅動裝置提出什么樣的要求：我們都能夠?yàn)槟能囕v提供理想的減速機解決方案。
用于工業滴地面運輸車的行星減速機。 緊湊且承載能力強。AGV 在驅動技術方面有特殊要求。 這些包括高徑向負載、節省空間的設計、24/7 使用和能源效率。憑借其特殊的輸出軸承概念和直接安裝到車輛底盤的選項，我們的 NGV 行星齒輪箱精確地滿足了這些要求。
為了讓減速機盡可能地符合針對特定應用的要求，每一處細節都不可忽視。AGV 就是為了長久地運輸高負載而制造的。它對細節、設計與機械部分的要求高。但是我們生產的 NGV 高精度減速機可以滿足這些要求。這種減速機構造緊湊、效率高、極其耐用。我們專門對其優化，使之更適合AGV 。

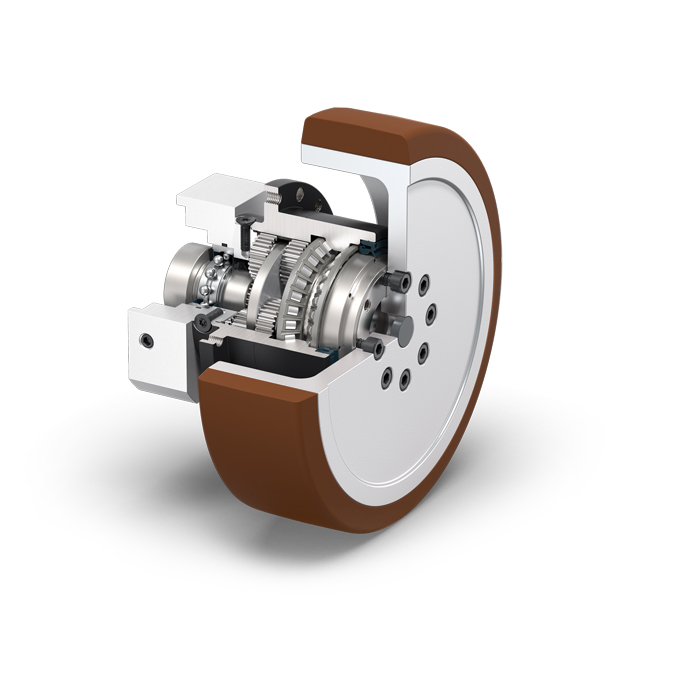

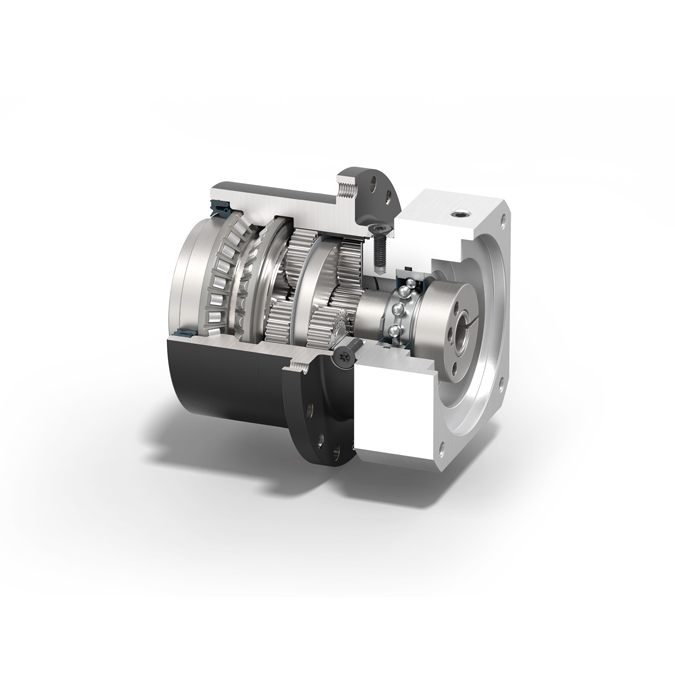

這款NGV行星減速機使用直接安裝接口，可以直接把減速機安裝在車輛上，不需要另外增加適配器。減速機外部幾乎被配輪包圍住，因此這款減速機的的車輛內部所需要的安裝空間被降到最小。減速機內部的預脹緊角接觸滾子軸承可以讓減速機擁有很強的徑向負載能力?？梢源钆洳煌碾姍C(jī)，不同型號的電機都可以和這款NGV減速機安裝一起。經過實踐證明，NEUGART系列的各款減速機都擁有較高的效率，免維護，在連續運行的情況下依舊安全可靠。
NGV行星減速機結構尺寸表：/NGV減速機結構尺寸圖.png)
| 幾何尺寸 | NGV064 | NGV090 | NGV110 | ||
| 輸出端定位凹槽直徑 | D10 | H7 | 20 | 31.5 | 40 |
| 輸出端安裝孔節圓直徑 | D11 | 31.5 | 50 | 63 | |
| 法蘭輸出軸的直徑 | D12 | h7 | 40 | 63 | 80 |
| 輸出法蘭定位凸臺直徑 | D13 | h9 | 70 | 94 | 120 |
| 輸出法蘭直徑 | D14 | h9 | 90 | 120 | 158 |
| 輸出端安裝孔直徑 | D16 |
?5.48×45° |
?6.68×45° | ?98×45° | |
| 輸出法蘭安裝孔節圓直徑 | D17 | 82 | 108 | 142 | |
| 最小總長 | L1 | 84.5 | 118 | 144 | |
| 輸出端法蘭厚度 | L8 | 6 | 8 | 10 | |
| 輸出軸定位凸臺深度 |
L10 |
4 | 6 | 6 | |
| L11 | 3 | 6 | 6.5 | ||
| 輸出法蘭定位凸臺深度 | L12 | 10 | 15 | 21 | |
| 輸出法蘭長度 | L13 | 44 | 59.5 |
80 |
|
|
輸出端鎖緊系統直徑 |
D26 | 11 | 19 | 24 | |
| 14 | 24 | 35 | |||
| 19 | - | - | |||
| 電機軸直徑j(luò)6/k6 | D20 | 5-19 | 8-24 | 11-35 | |
| 最大允許的電機軸長 | L20 | ||||
| 輸入端定位凹槽直徑 | D21 | ||||
| 法蘭輸出軸 | |||||
| 數量×螺紋×深度 | G2 | 8×M5×7 | 8×M6×10 | 8×M5×7 | |
| 數量×螺紋 | G4 | 8×M5 | 8×M5 | 8×M5 |
NGV減速機尺寸圖紙下載：
NGV減速機尺寸圖紙
/NEUGATR2021最新樣本_133.jpg)
/NEUGATR2021最新樣本_135.jpg)
| 減速機參數 | NGV064 | NGV090 | NGV110 | |
| 傳動比 | 9;12;15;16;20;25;32;40;64 | |||
|
使用壽命 |
h |
30.000 | ||
| 滿載時效率 | % | ≥95 | ||
| 最低工作溫度/最高工作溫度 | ℃ | -25/90 | ||
| 防護等級 |
IP65（從動輪） |
|||
| 防護等級 | 潤滑脂（終生潤滑） | |||
| 食品級潤滑 | 潤滑脂（終生潤滑） | |||
| 潤滑 | 潤滑脂（終生潤滑） | |||
| 安裝位置 | 任意 | |||
| 標準回程間隙 | arcmin |
≤12 |
≤9 | ≤9 |
| 抗扭剛度 | Nm/arcmin | 7.3-11.5 | 19.5-38.5 | 52-95 |
| 減速機重量 | kg | 1.6-1.7 | 4.0 | 8.5-8.7 |
| 標準的箱體表面 |
箱體：鋼 - 熱處理后氧化（黑色） |
|||
| 運行噪音 | dB/(A) | 60 | 62 | 65 |
|
基于減速機輸入法蘭的最大彎距 |
Nm | 8 | 16 | 40 |
額定輸出扭矩
| NGV064 | NGV090 | NGV110 | I |
| 44 | 130 | 210 | 9 |
| 44 | 120 | 260 | 12 |
| 44 | 110 | 230 | 15 |
| 44 | 120 | 260 | 16 |
| 44 | 120 | 260 | 20 |
| 40 | 110 | 230 | 25 |
| 44 | 120 | 260 | 32 |
| 40 | 110 | 230 | 40 |
| 18 | 50 | 120 | 64 |
| 輸出軸載荷 | NGV064 | NGV090 | NGV110 | |
| 20000h/30000h的徑向力 |
N |
2000-2300 | 3650-4100 | 4550-5150 |
| 20000h/30000h的軸向力 | 2500-2850 | 4800-5450 | 5600-6450 | |
| 最大徑向力 | 2700 | 4950 | 7200 | |
| 最大軸向力 | 2850 | 5450 | 6450 | |
| 20000h/30000h傾斜力矩 | Nm | 96-110 | 248-278 | 360-407 |
